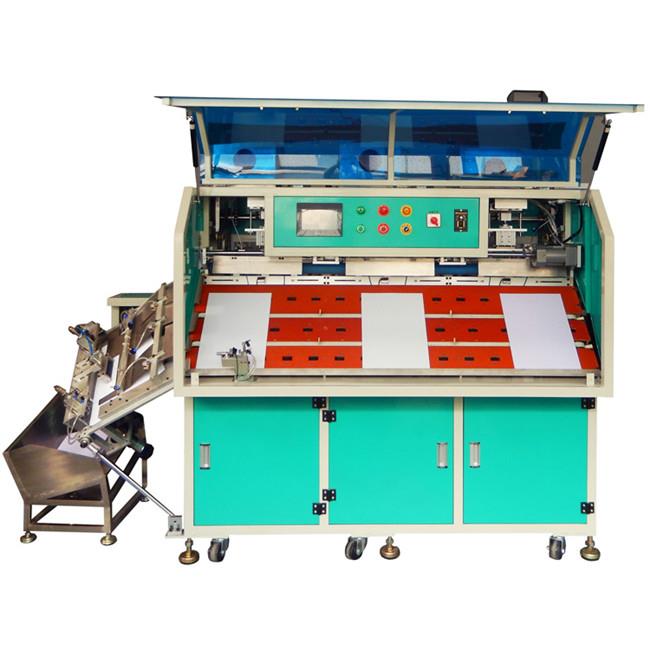

WT-007DWJ全自动定位点焊机
WT-007DWJ全自动定位点焊机
WT-007DWJ全自动定位点焊机

1. 应用简介

          本机由PLC程序自动控制,触摸屏友好人机界面操作。PLC程序控制点焊时间,焊点光滑、平整。机器可完成自动上料、自动分料、自动按先后顺序排料、自动超声波点焊等一序列工序。WT-007DWJ全自动定位点焊适用于多层各种制卡卡基物料的对位点焊加工。





2. 功能特点

       1、伺服电机驱动皮带输送卡,快速精准,速度可调。
      2、设备采用超声波焊接工艺,焊点光滑、牢固可靠。
      3、根据卡料依靠自重掉落,自动靠位。

      4、PLC程序控制自动运行,物料检测实时控制,异常时自动停机报警。

      5、吸料稳定可靠,送料滚料不伤卡料。





3. 技术参数

电 源

AC 380V/50 HZ

适用版面

3X8/4X8/5X5/5X6可选

总功率

2.5KW

控制形式

PLC控制+伺服系统

气 源

6 kg/c㎡(无水)

操作人数

1 人

耗气量

约100L/min

外形尺寸

L2350*W1250*H1700MM

定位精度

±0.2mm

点焊厚度

0.3mm~1.0mm

重 量

约1000KG

焊点数量

1个/2个

适用物料

纸卡,PVC、ABS、PET、PVC与ABS混合材料等

产量

1200~1500大张/小时



       WT-007DWJ全自动定位点焊机主要针对卡基片材的靠位、叠张、点焊。
